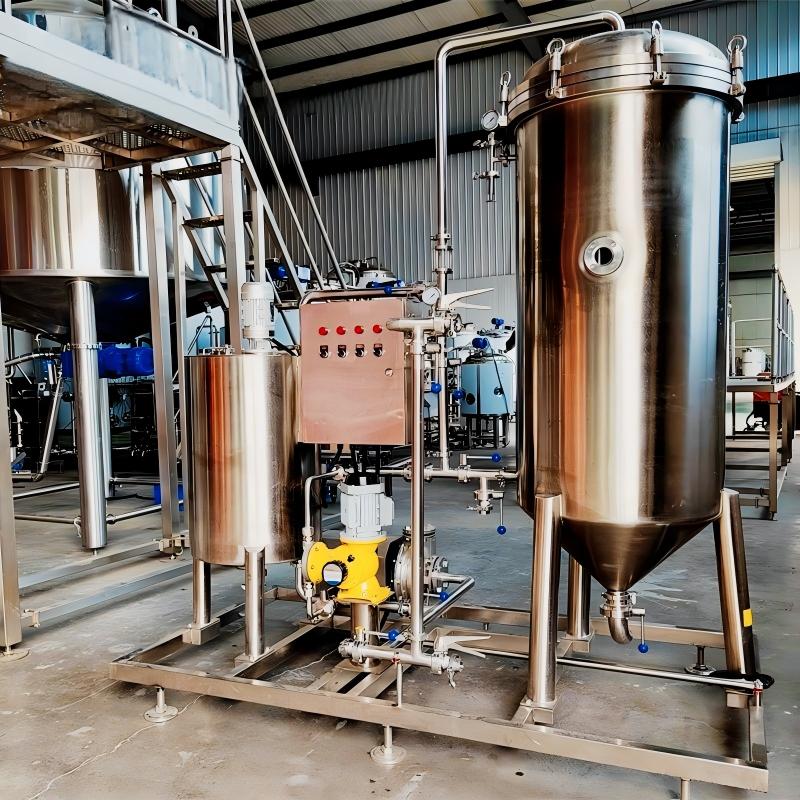

Filtro de mangas Tiantai 500L/h

1.Visión general

El filtro de bolsa es un dispositivo especializado de filtración de líquidos que elimina eficazmente los contaminantes de los líquidos, mejorando significativamente su calidad. Cuando se utiliza un filtro de bolsa, el líquido entra en la carcasa por la entrada lateral, fluye desde la parte superior de la bolsa filtrante hacia la propia bolsa y, bajo el impacto y la presión uniforme del líquido, la bolsa se expande y presiona contra la pared interior de la malla metálica de soporte. El líquido fluye entonces a través de la bolsa filtrante, atraviesa la malla metálica de soporte y sale del sistema, completando el proceso de filtración. Los contaminantes atrapados por el medio filtrante permanecen dentro de la bolsa y se eliminan cuando ésta se sustituye o se limpia.

Esta máquina se utiliza ampliamente para filtrar agua, cerveza, vino amarillo, licor blanco, vino de frutas, gelatina, productos farmacéuticos, zumos, bebidas, productos químicos y otros líquidos similares. Suele instalarse aguas abajo de la unidad de filtración y utiliza bolsas de captura microporosas para eliminar levaduras residuales, partículas, tierra fina de diatomeas, complejos diversos e impurezas del líquido, garantizando que el producto cumpla las normas de higiene.

2.Parámetros técnicos

Capacidad de filtración: 500 l/hora

Precisión de la bolsa filtrante: 1μm (personalizable según los requisitos del cliente)

Presión de diseño: 1,0 MPa

Presión de funcionamiento: 0,6 MPa

Material de la carcasa: Acero inoxidable SUS304

Dimensiones de la bolsa de filtro: Φ180 × 810 mm

Material de la bolsa de filtro: PP (Polipropileno)

Costura de la bolsa filtrante: Termosellado

Conexión de entrada/salida: Tipo de sujeción rápida

Diámetro de entrada/salida: Φ32 mm

Orientación de entrada/salida: Entrada lateral, salida inferior

Bomba de material: 0,55 kW, 1 unidad

Armario de Control Eléctrico: 1 unidad

Carro móvil: 1 juego

III. Requisitos del proceso

1.Para garantizar la continuidad de la producción de su empresa y facilitar la eliminación de residuos durante el funcionamiento, el filtro de mangas está diseñado con una estructura de apertura rápida. Esto permite sustituir o limpiar rápidamente la bolsa filtrante sin necesidad de desmontar las tuberías.

2.La bolsa filtrante es un elemento consumible en el proceso de producción. Cuando se detecta una presión de salida anormalmente alta, la bolsa de filtro debe limpiarse o sustituirse rápidamente para eliminar los residuos.

3.La soldadura se realiza mediante soldadura con gas de protección. Los canales de flujo deben soldarse limpiamente y sin rebabas, y todas las soldaduras deben cumplir las normas sanitarias. 4.Las superficies interior y exterior de la carcasa deben someterse a un pulido de precisión para cumplir tanto los requisitos de dinámica de fluidos como los del proceso CIP (Clean-in-Place).

IV.Lista de equipos
