| General specification for 1200L brewery equipment | ||||
| No. | Nombre | Componentes | Capacidad | Especificación |
| 1 | Unidad de molienda de grano | Rolling Miller | 300~500kg/hr | Rodillo doble |
| Potencia: 1,5 kW | ||||
| Ruido:45±3db | ||||
| 2 | Unidad de cocción | Túnel de maceración/auterización | 1200L (total 1500L) | Grano montado lateralmente al aire libre con tolva de grano |
| Falso fondo de alambre en V cortado por láser | ||||
| Hervidor/Túnel de hidromasaje | 1200L (total1560L) | Calefacción de vapor | ||
| Entrada de hidromasaje tangencial | ||||
| Mirilla de nivelación sanitaria | ||||
| Depósito de agua caliente | 1200L (total1380L) | Mirilla de nivelación sanitaria | ||
| Alimentador de levadura | 20L | Orificio de aireación de tres abrazaderas con válvula de bola | ||
| Intercambiador de calor | 10M2(Área efectiva) | Placas onduladas de acero inoxidable 304 | ||
| Bomba | 3M3x2PCS | ABB, SUS304 sanitario, control VFD | ||
| Tuberías y accesorios | Como diseño | completamente SS304, Plataforma de trabajo incluida | ||
| 3 | Unidad de fermentación | Fermentador | 2400L(total 3000L) | Chaqueta de refrigeración con hoyuelos en el cono y el fondo |
| Pasarela lateral | ||||
| Tri clamp Bola CIP | ||||
| Fondo cónico de 60 grados | ||||
| Válvula de muestreo totalmente sanitaria estilo Perlick | ||||
| Puerto de carbonatación y tubo de nivel para pedidos especiales | ||||
| 4 | Unidad de filtración (opcional) | Filtro Kieselguhr | 500 kg/h | Potencia: 1,2 kW |
| Área del filtro: 1.1M2 | ||||
| SUS304 | ||||
| 5 | Depósito de cerveza brillante | Depósito de cerveza brillante | 2500L(total 3000L) | Chaqueta de refrigeración con hoyuelos en el cono y el fondo |
| Tubo de nivel para control | ||||
| Tri clamp Bola CIP | ||||
| Pasarela lateral | ||||
| Válvula de muestreo totalmente sanitaria estilo Perlick | ||||
| Puerto de carbonatación con piedra de carbonatación tri clmap | ||||
| 6 | Unidad enfriadora de glicol | Depósito de agua glicolada | 2500L(total 2750L) | Parte superior cónica aislada y parte inferior inclinada |
| Enfriador | 5HPx2PCS | Cooling Capacity: 11000Kcal/5HP | ||
| Potencia instalada: 5,6 kW | ||||
| Refrigerante: Freón R404A ,R410A | ||||
| Ruido:70-80db | ||||
| Compresor Coperland | ||||
| Tubo de PVC | Según diseño | Se incluyen electroválvulas para la entrada de glicol a los depósitos | ||
| Bomba de agua glicolada | 3M3 | SUS304 sanitario, control VFD | ||
| 7 | Unidad de control | Proceso de elaboración y fermentación Control | Tipo de suelo | Control PLC con pantalla táctil para |
| PC or mobile remote control for special request | ||||
| 8 | PIC | Tanque de sosa cáustica | 100L | Resistencia eléctrica interior, Con termómetro bimetálico |
| Tanque de esterilización | 100L | H2O2 | ||
| Bomba | 3M3 | VFD control | ||
| 9 | Limpieza de barriles | Enjuagadora de barriles de doble estación | 40-60kegs/hora | Heating: Electric, Power: 15kw(steam for optional) |
| 10 | Llenado de barriles | Llenadora de barriles de estación única | 30-40kegs/hora | Potencia de entrada: 0,1 kw |
| 11 | Línea de embotellado | 8 cabezas | 400-500 botellas/hora | Manual |
| 12 | Otros | Opción | Personalizable | Sistema de sinfín |
| Caja de cereales | ||||
| Hidratante Grist | ||||
| Panel de flujo de tuberías para la sala de cocción | ||||
| Controlador PLC independiente de la sala de cocción | ||||
1200L Craft Brewery Equipment
1200L Craft Brewery Equipment is one of Tiantai’s most popular models, ideal for medium-sized craft breweries, brewpubs, and restaurants. With a daily capacity of around 1200L per brew, it provides the perfect balance between flexibility, efficiency, and investment.
This brewing system includes two-vessel or three-vessel brewhouse, 10BBL or 20BBL fermentation tanks, brite tanks, glycol cooling system, CIP unit, and control cabinet. It is designed with a compact layout, high automation options, and durable stainless steel construction, ensuring stable performance and excellent beer quality.
| Capacidad / lote | 1200L | 1200L | 1200L |
| Brewing batch / day | 1 | 2 | 3 |
| Especificaciones de la sala de cocción | 2 vessels | 3 vessels | 4 vessels |
| Especificaciones de los fermentadores | 1200L*4 | 2400L*6 | 2400L*8 |

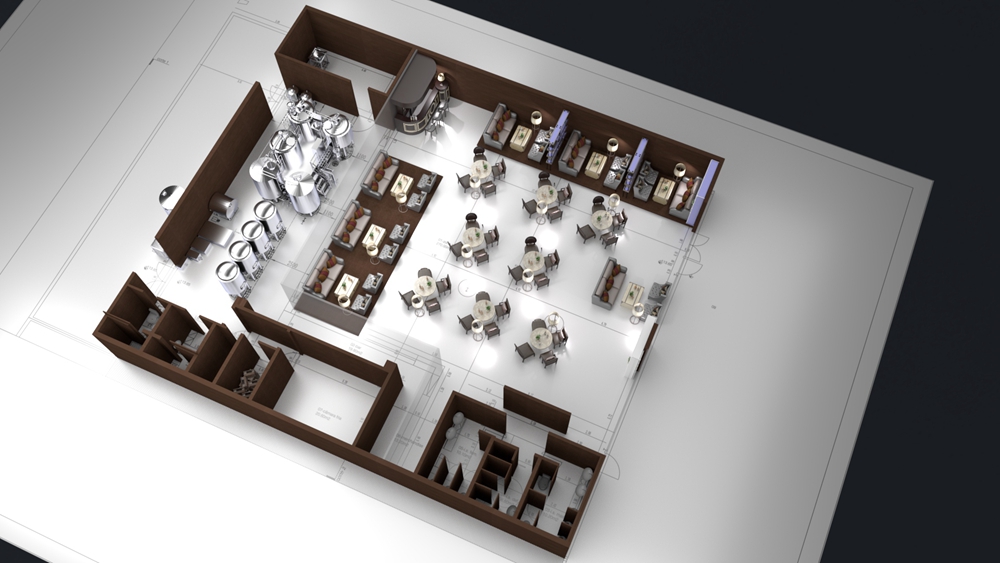

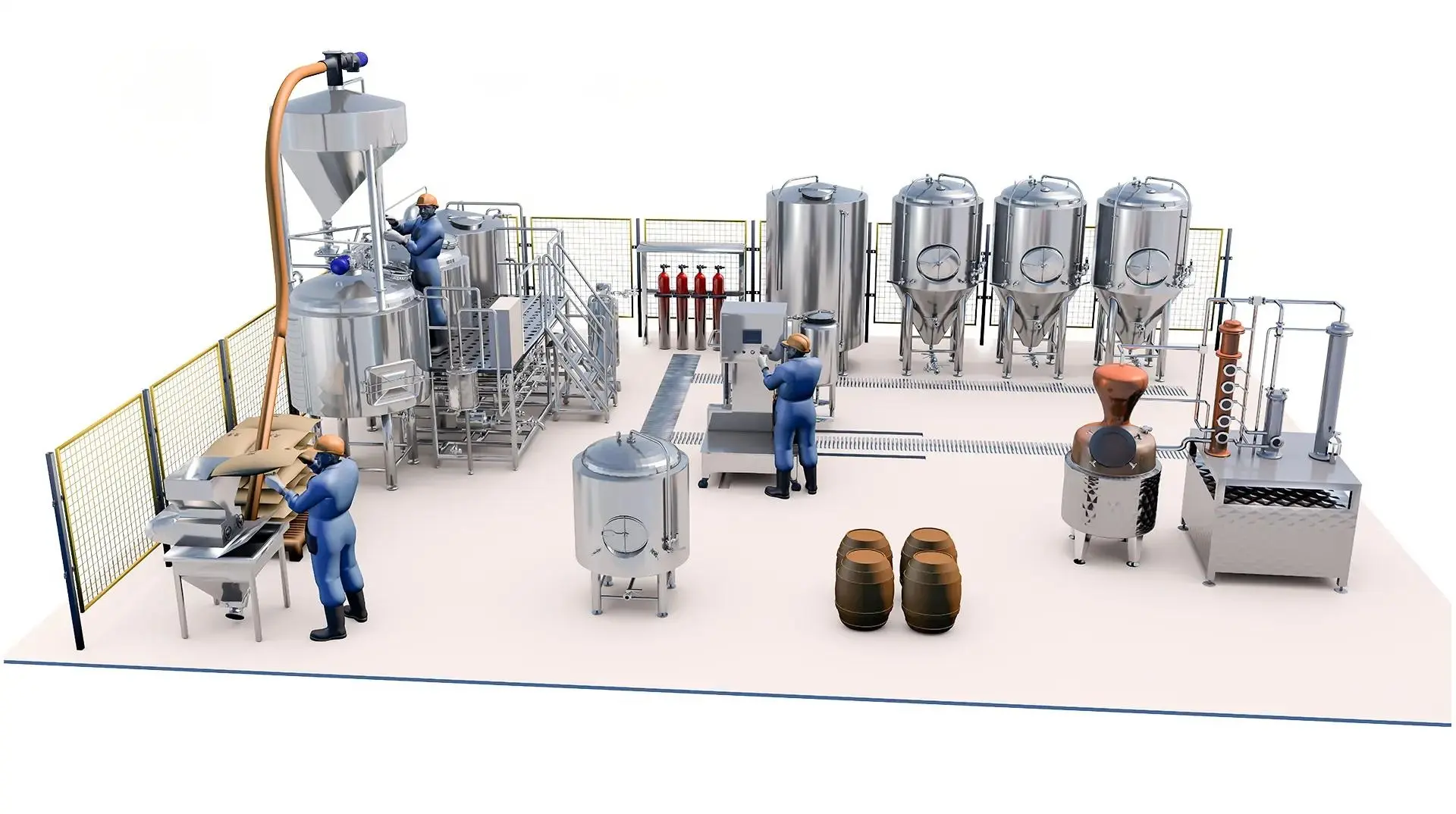

Diseño y proceso
Tiantai diseña la disposición de acuerdo a su sitio y lleva a cabo el diseño del proceso de cerveza para mejorar la utilización del sitio y ahorrar energía para usted.
Sistema de almacenamiento de ingredientes
Paletas *8-10 juegos
Sistema de molienda de malta
Molinos secos *1 unidad

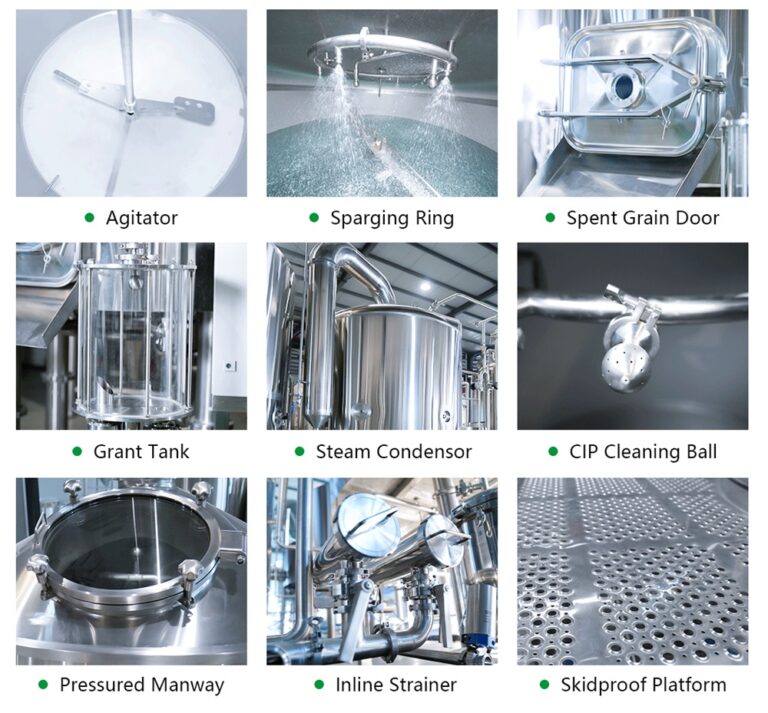

Sistema de sala de cocción
- Cuba de maceración *1 unidad
- Tina filtro *1 unidad
- Hervidor de cerveza *1 unidad
- Tanque de hidromasaje *1 unidad
- Intercambiador de placas y bastidor *1 unidad
- Sistema de aireación del mosto *1 juego
- Sistema de lanzamiento de levadura *1 juego
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Sistema de fermentación
- Fermentador 20HL *12 unidades
- Fermentador 40HL *14 unidades
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Sistema de filtración
- Tanque de adición Kieselguhr *1 unidad
- Depósito frontal *1 unidad
- Tanque mezclador Kieselguhr *1 unidad
- Filtro de velas *1 unidad
- Depósito de inercia trasero *1 unidad
- Bolsa trampa *1 unidad
- Otros sistemas de adición están equipados según el proceso
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Maduración y acondicionamiento
- Depósito de cerveza brillante de 40HL *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Sistema de pasteurización
- Pasteurizador flash *1 unidad
- Depósito de inercia *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Sistema de control
Armario PLC *1 juego
Sistema CIP
- Depósito de álcali caliente *1 unidad
- Depósito de agua caliente (depósito de agua estéril) *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Suministro de agua caliente
- Depósito de licor caliente *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Suministro de agua fría
- Depósito de licor frío *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Suministro de agua
- Depósito de agua *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Sistema de refrigeración
- Enfriador *1 unidad
- Depósito de agua glicolada *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Sistema de ósmosis inversa
- Depósito de agua bruta *1 unidad
- Máquina de tratamiento de agua por ósmosis inversa *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Sistema de suministro de vapor
- Caldera de vapor *1 unidad
- Distribuidor *varios juegos
- Tuberías de vapor, válvulas, etc.
Sistema de suministro de aire comprimido
- Compresores de aire exentos de aceite *2 juegos
- Depósito de inercia *1 juegos
- Secador de aire *1 juegos
- Varios filtros
- Bombas de apoyo, válvulas, etc.
Sistema de suministro eléctrico
- Cables de alimentación
- Cables de comunicación de señales
- Puente de cables
- Soporte de puente
- Conducto
Sistema de llenado (botella)
- Despaletizador *1 juego
- Enjuagadora *1 unidad
- Máquina de llenado *1 unidad
- Taponadora *1 unidad
- Pasteurizador de túnel *1 unidad
- Máquina secadora *1 unidad
- Etiquetadora *1 unidad
- Máquina de inspección *1 unidad
- Línea de envasado *1 juego
- Paletizador *1 juego
