| General specification for 2000L brewery equipment | ||||
| No. | Nombre | Componentes | Capacidad | Specification |
| 1 | Unidad de molienda de grano | Rolling Miller | 500~800kg/hr | Rodillo doble |
| Power:1.5Kw | ||||
| Noise:45±3db | ||||
| 2 | Unidad de cocción | Túnel de maceración/auterización | 2000L (total 2500L) | Grano montado lateralmente al aire libre con tolva de grano |
| Falso fondo de alambre en V cortado por láser | ||||
| Hervidor/Túnel de hidromasaje | 2000L (total 2500L) | Calefacción de vapor | ||
| Entrada de hidromasaje tangencial | ||||
| Mirilla de nivelación sanitaria | ||||
| Depósito de agua caliente | 2000L (total 2500L) | Mirilla de nivelación sanitaria | ||
| Alimentador de levadura | 30L | Orificio de aireación de tres abrazaderas con válvula de bola | ||
| Intercambiador de calor | 20M2(Área efectiva) | Placas onduladas de acero inoxidable 304 | ||
| Bomba YUY | 5M3x2PCS | ABB, SUS304 sanitario, control VFD | ||
| Tuberías y accesorios | Como diseño | completamente SS304, Plataforma de trabajo incluida | ||
| 3 | Unidad de fermentación | Fermentador | 4000L(total 5000L) | Chaqueta de refrigeración con hoyuelos en el cono y el fondo |
| Pasarela lateral | ||||
| Tri clamp CIP ball | ||||
| Fondo cónico de 60 grados | ||||
| Válvula de muestreo totalmente sanitaria estilo Perlick | ||||
| Puerto de carbonatación y tubo de nivel para pedidos especiales | ||||
| 4 | Unidad de filtración (opcional) | Filtro Kieselguhr | 1000kg/hr | Power: 2.5kw |
| Filter Area: 2.4M2 | ||||
| SUS304 | ||||
| 5 | Depósito de cerveza brillante | Depósito de cerveza brillante | 2000L (total 2500L) | Chaqueta de refrigeración con hoyuelos en el cono y el fondo |
| Level tube for checking | ||||
| Tri clamp CIP ball | ||||
| Pasarela lateral | ||||
| Válvula de muestreo totalmente sanitaria estilo Perlick | ||||
| Carbonation port with tri clmap carbonation stone | ||||
| 6 | Unidad enfriadora de glicol | Depósito de agua glicolada | 4000L(total 4500L) | Parte superior cónica aislada y parte inferior inclinada |
| Enfriador | 8HPx2PCS | Cooling Capacity: 15400Kcal/8HP | ||
| Installed Power:7.8kw | ||||
| Refrigerant: Freon R404A ,R410A | ||||
| Noise:70-80db | ||||
| Coperland compressor | ||||
| Tubo de PVC | As designed | Solenoid valves for glycol inlet to tanks are included | ||
| Glycol water pump | 5M3x2PCS | Sanitary SUS304, VFD control | ||
| 7 | Unidad de control | Brewing and fermetation process Controlling | Floor type | Control PLC con pantalla táctil para |
| PC or mobile remote control for special request | ||||
| 8 | PIC | Tanque de sosa cáustica | 200L | electric heating element inside, With bimetal thermometer |
| Tanque de esterilización | 200L | H2O2 | ||
| Bomba | 3M3 | YUY, VFD control | ||
| 9 | Keg cleaning | Double Station Keg Rinser | 40-60kegs/hr | Heating: Electric, Power: 15kw(steam for optional) |
| 10 | Keg filling | Single Station Keg Filler | 30-40kegs/hr | Input Power: 0.1 kw |
| 11 | Bottling line | 8 heads | 400-500 bottles/hr | Manual |
| 12 | Otros | Opción | Personalizable | Sistema de sinfín |
| Caja de cereales | ||||
| Hidratante Grist | ||||
| Panel de flujo de tuberías para la sala de cocción | ||||
| Controlador PLC independiente de la sala de cocción | ||||
2000L Micro Brewery System
The 2000L Micro Brewery System is designed for micro breweries, where the finished beer is packaged in bottles or cans for retail distribution. It usually have three or four-vessel brewhouse—mash tun, lauter tun, boiling kettle, and whirlpool tun—capable of producing 1 to 4 batches per day with consistency and efficiency. To meet the demands of diverse beer styles and varying fermentation cycles, the system can be paired with fermenters of 2000L, 4,000L, or 8,000L capacity.
| Capacidad / lote | 2000L | 2000L | 2000L |
| Lote de cocción / día | 1 | 2 | 4 |
| Especificaciones de la sala de cocción | 2 vasos | 3 vasos | 4 vasos |
| Especificaciones de los fermentadores | 2000Lx6
Como diseño |
2000L*4
4000L*2 |
2000L*4
4000L*4 Como diseño |
Diseño y proceso
Tiantai diseña la disposición de acuerdo a su sitio y lleva a cabo el diseño del proceso de cerveza para mejorar la utilización del sitio y ahorrar energía para usted.
Sistema de almacenamiento de ingredientes
Paletas *8-10 juegos
Sistema de molienda de malta
Molinos secos *1 unidad

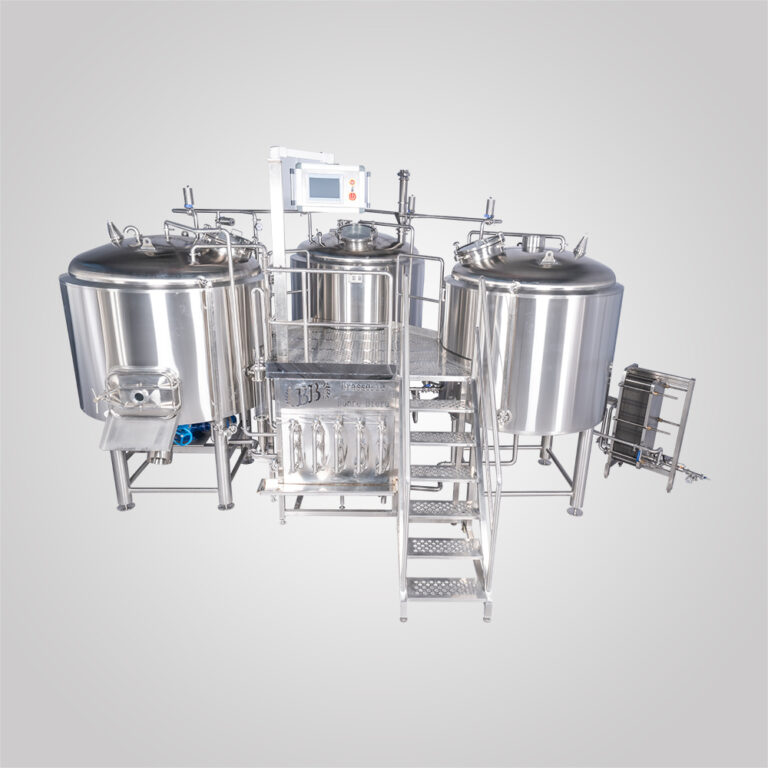

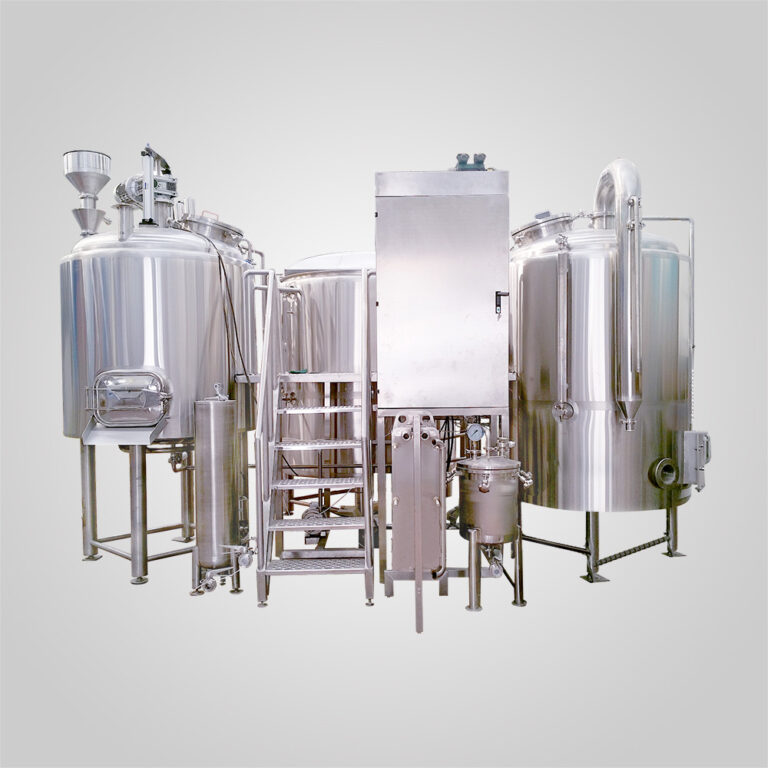

Sistema de sala de cocción
- Cuba de maceración *1 unidad
- Tina filtro *1 unidad
- Hervidor de cerveza *1 unidad
- Tanque de hidromasaje *1 unidad
- Intercambiador de placas y bastidor *1 unidad
- Sistema de aireación del mosto *1 juego
- Sistema de lanzamiento de levadura *1 juego
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Sistema de fermentación
- Fermentador 20HL *12 unidades
- Fermentador 40HL *14 unidades
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Sistema de filtración
- Tanque de adición Kieselguhr *1 unidad
- Depósito frontal *1 unidad
- Tanque mezclador Kieselguhr *1 unidad
- Filtro de velas *1 unidad
- Depósito de inercia trasero *1 unidad
- Bolsa trampa *1 unidad
- Otros sistemas de adición están equipados según el proceso
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Maduración y acondicionamiento
- Depósito de cerveza brillante de 40HL *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Sistema de pasteurización
- Pasteurizador flash *1 unidad
- Depósito de inercia *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, plataformas operativas, etc.
Sistema de control
Armario PLC *1 juego
Sistema CIP
- Depósito de álcali caliente *1 unidad
- Depósito de agua caliente (depósito de agua estéril) *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Suministro de agua caliente
- Depósito de licor caliente *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Suministro de agua fría
- Depósito de licor frío *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Suministro de agua
- Depósito de agua *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Sistema de refrigeración
- Enfriador *1 unidad
- Depósito de agua glicolada *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Sistema de ósmosis inversa
- Depósito de agua bruta *1 unidad
- Máquina de tratamiento de agua por ósmosis inversa *1 unidad
- Soporta bombas, válvulas, tuberías sanitarias de acero inoxidable, diversos sensores, etc.
Sistema de suministro de vapor
- Caldera de vapor *1 unidad
- Distribuidor *varios juegos
- Tuberías de vapor, válvulas, etc.
Sistema de suministro de aire comprimido
- Compresores de aire exentos de aceite *2 juegos
- Depósito de inercia *1 juegos
- Secador de aire *1 juegos
- Varios filtros
- Bombas de apoyo, válvulas, etc.
Sistema de suministro eléctrico
- Cables de alimentación
- Cables de comunicación de señales
- Puente de cables
- Soporte de puente
- Conducto
Sistema de llenado (botella)
- Despaletizador *1 juego
- Enjuagadora *1 unidad
- Máquina de llenado *1 unidad
- Taponadora *1 unidad
- Pasteurizador de túnel *1 unidad
- Máquina secadora *1 unidad
- Etiquetadora *1 unidad
- Máquina de inspección *1 unidad
- Línea de envasado *1 juego
- Paletizador *1 juego
