| Spécifications générales de l'équipement de brasserie 5000L | ||||
| Non. | Nom | Composants | Capacité | Paramètres |
| 1 | Unité de mouture du grain | Rolling Miller | 800~1200kg/hr | Double rouleau Différentiel de vitesse |
| Vis sans fin flexible | 1,2-2t/h | Vis en acier inoxydable Tuyau en PVC |
||
| Silo | 2000-2500L | SUS304 | ||
| 2 | Unité de brassage | Tunnel de trempe | 5000L | Enveloppe de vapeur sur le fond et sur les côtés Agitateur à l'intérieur Hydrateur de moût monté sur le dessus de la cuve d'empâtage |
| Tonneau de laitier | 5000L | Râteau à grains avec VFD Découpe laser du fil en V Faux fond Nettoyage facile et anneau de pulvérisation amovible Anneau collecteur de moût à trous multiples (optionnel) Anti-rinçage (optionnel) |
||
| Kettle Tun | 5000L | Veste à vapeur sur le fond et sur les côtés Event de vapeur avec anneau de condensation pour la pile de bouilloires |
||
| Whirlpool Tun | 5000L | |||
| Réservoir d'eau chaude | 10000L | |||
| Échangeur de chaleur | 25M2 | Plaque SUS304 | ||
| 3 | Unité de fermentation | Fermenteur | 5000L/10000L | Chemise de refroidissement Glyco sur le cône et le fond Passage d'homme latéral ou supérieur Bras CIP et bras de soufflage CO2 Soupape de sûreté mécanique Manomètre résistant aux chocs Bras de rayonnage rotatif Port de houblonnage à sec Pierre de carbonatation Niveau de visibilité |
| 4 | Unité de filtration (en option) | Filtre Kieselguhr | 2000kg/hr | Filtre DE de type bougie pressurisée |
| 5 | Réservoir de bière brillant | Réservoir de bière brillant | 5000L/10000L | Chemise de refroidissement Glyco sur le cône et le fond Passage d'homme latéral ou supérieur Bras CIP et bras de soufflage CO2 Soupape de sûreté mécanique Manomètre résistant aux chocs Bras de rayonnage rotatif Port de houblonnage à sec Pierre de carbonatation Niveau de visibilité |
| 6 | Unité de refroidissement du glycol | Réservoir d'eau glycolée | 7500L | Dessus conique isolé et fond incliné |
| Réservoir d'eau froide | 7500L | Plaque à fossettes sur la paroi latérale | ||
| Refroidisseur | 25HPx2PCS | |||
| 7 | Unité de contrôle | Contrôle de la salle de brassage | Contrôle PLC avec écran tactile pour les produits spéciaux | |
| Contrôle de la fermentation | Contrôle PLC avec écran tactile pour les produits spéciaux | |||
| 8 | CIP | Réservoir de caustique | 500L | élément chauffant électrique à l'intérieur |
| Réservoir de stérilisation | 500L | |||
| Transfert et contrôle | 3M3/h | |||
| 9 | Autres | Option | Peut être personnalisé | Système de vis sans fin |
| Étui à grains | ||||
| Hydratant Grist | ||||
| Panneau d'écoulement des tuyauteries pour la salle de brassage | ||||
| Contrôleur PLC séparé pour la salle de brassage | ||||
Système de brassage commercial 5000L
Le système de brasserie commerciale 5000L est conçu pour les brasseries industrielles et commerciales à grande échelle, où la bière finie est conditionnée en bouteilles ou en canettes pour la distribution au détail. Il comprend généralement une salle de brassage à quatre cuves - cuve de brassage, cuve de clarification, bouilloire et cuve d'hydromassage - capable de produire de 1 à 4 lots par jour avec régularité et efficacité. Pour répondre aux exigences des différents styles de bière et des différents cycles de fermentation, le système peut être associé à des fermenteurs d'une capacité de 5 000 litres, 10 000 litres ou 20 000 litres.
Le système comprend généralement les éléments suivants : système de contrôle automatique, système de broyage du malt, système CIP (Clean-in-Place), système de refroidissement au glycol, système de chauffage à la vapeur, système d'air comprimé, système d'alimentation en eau RO.
Cette configuration complète garantit une production de bière stable, efficace et évolutive, ce qui en fait une solution idéale pour les brasseries professionnelles désireuses d'accroître leur capacité et de commercialiser des produits cohérents et de haute qualité.
| Capacité / lot | 5000L | 5000L | 5000L |
| Lot de brassage / jour | 2 | 3 | 4 |
| Spécifications de la salle de brassage | 3 navires | 3 navires | 4 navires |
| Spécifications des fermenteurs | 10000L*10 | 15000L*10 10000L*2 | 20000L*10 10000L*2 |

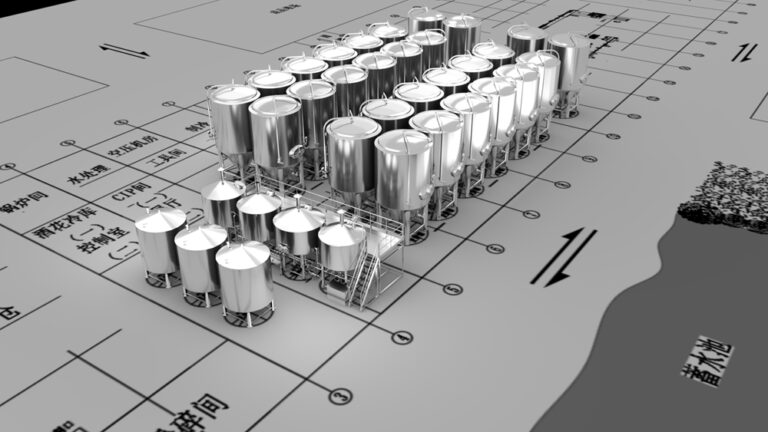

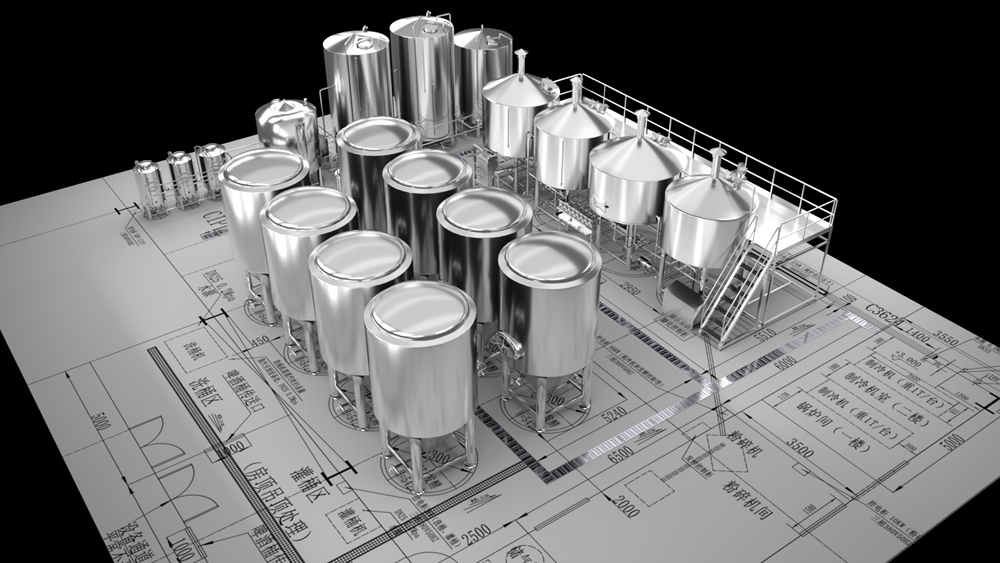

Mise en page et processus
Tiantai conçoit l'agencement en fonction de votre site et effectue la conception du processus de bière afin d'améliorer l'utilisation du site et d'économiser de l'énergie.
Système de stockage des ingrédients
Palettes *8-10 ensembles
Système de broyage du malt
Broyeurs à sec *1 unité
Système de brassage
- Cuve d'empâtage *1 unité
- Tunique de Lauter *1 unité
- Bouilloire *1 unité
- Réservoir Whirlpool *1 unité
- Échangeur de chaleur à plaques et à cadre *1 unité
- Système d'aération du moût *1 jeu
- Système d'ensemencement de la levure *1 set
- Pompes, vannes, tuyaux en acier inoxydable sanitaire, divers capteurs, plates-formes de commande, etc.
Système de fermentation
- Fermenteur 20HL *12 unités
- Fermenteur 40HL *14 unités
- Pompes, vannes, tuyaux en acier inoxydable sanitaire, divers capteurs, plates-formes de commande, etc.
Système de filtration
- Réservoir d'adjonction Kieselguhr *1 unité
- Réservoir tampon avant *1 unité
- Réservoir de mélange Kieselguhr *1 unité
- Filtre à bougie *1 unité
- Réservoir tampon arrière *1 unité
- Piège à sacs *1 unité
- D'autres systèmes d'ajout sont équipés en fonction du processus
- Pompes, vannes, tuyaux en acier inoxydable sanitaire, divers capteurs, plates-formes de commande, etc.
Maturation et conditionnement
- Réservoir de bière brillante 40HL *1 unité
- Pompes, vannes, tuyaux en acier inoxydable sanitaire, divers capteurs, plates-formes de commande, etc.
Système de pasteurisation
- Pasteurisateur flash *1 unité
- Réservoir tampon *1 unité
- Pompes, vannes, tuyaux en acier inoxydable sanitaire, divers capteurs, plates-formes de commande, etc.
Système de contrôle
Armoire PLC *1 set
Système CIP
- Réservoir d'alcali chaud *1 unité
- Réservoir d'eau chaude (réservoir d'eau stérile) *1 unité
- Il prend en charge les pompes, les vannes, les tuyaux en acier inoxydable sanitaire, divers capteurs, etc.
Alimentation en eau chaude
- Réservoir de liqueur chaude *1 unité
- Il prend en charge les pompes, les vannes, les tuyaux en acier inoxydable sanitaire, divers capteurs, etc.
Alimentation en eau froide
- Réservoir de liqueur froide *1 unité
- Il prend en charge les pompes, les vannes, les tuyaux en acier inoxydable sanitaire, divers capteurs, etc.
Approvisionnement en eau de brasserie
- Réservoir d'eau de brassage *1 unité
- Il prend en charge les pompes, les vannes, les tuyaux en acier inoxydable sanitaire, divers capteurs, etc.
Système de réfrigération
- Refroidisseur *1 unité
- Réservoir d'eau glycolée *1 unité
- Il prend en charge les pompes, les vannes, les tuyaux en acier inoxydable sanitaire, divers capteurs, etc.
Système d'osmose inverse
- Réservoir d'eau brute *1 unité
- Machine de traitement de l'eau par osmose inverse *1 unité
- Il prend en charge les pompes, les vannes, les tuyaux en acier inoxydable sanitaire, divers capteurs, etc.
Système d'approvisionnement en vapeur
- Chaudière à vapeur *1 unité
- Distributeur *plusieurs ensembles
- Tuyaux de vapeur, vannes, etc.
Système d'alimentation en air comprimé
- Compresseurs d'air sans huile *2 ensembles
- Réservoir d'air tampon *1 jeux
- Sécheur d'air *1 jeux
- Plusieurs filtres
- Soutenir les pompes, les vannes, etc.
Système d'approvisionnement en électricité
- Câbles d'alimentation
- Câbles de communication des signaux
- Pont de câbles
- Support de pont
- Conduit
Système de remplissage (bouteille)
- Dépalettiseur *1 jeu
- Rinceuse *1 unité
- Machine de remplissage *1 unité
- Machine à boucher *1 unité
- Pasteurisateur à tunnel *1 unité
- Machine de séchage *1 unité
- Étiqueteuse *1 unité
- Machine d'inspection *1 unité
- Ligne d'emballage *1 set
- Palettiseur *1 jeu
