| 300Lクラフトビール醸造システムの一般仕様 | ||||
| そうだ。 | 名称 | コンポーネント | 定員 | パラメータ |
| 1 | 穀物粉砕ユニット | ローリング・ミラー | 毎時100～150kg | ダブルローラー 速度差 |
| 2 | 醸造所ユニット | マッシュ／ローター・チューン | 300L | 底面と側面にスチームジャケット 麦汁加水器をマッシュタンの上部に設置 VFD付き穀物レーキ レーザー切断Vワイヤー・フォルス・ボトム イージークリーンと着脱式スパージング・スプレー・リング 多穴麦汁コレクトリング（オプション） アンチリンサー（オプション） |
| ケトル/ワールプール桶 | 300L | ボトムとサイドにスチームジャケット ケトルスタック用凝縮水リング付き蒸気口 |
||
| 温水タンク | 600L | |||
| 熱交換器 | 4M2 | SUS304板 | ||
| 3 | 発酵ユニット | 発酵槽 | 300L/600L | コーンおよびボトムにグリコ冷却ジャケット サイドまたはトップ・マンウェイ CIPアームとCO2ブローオフアーム 機械式リリーフバルブ 耐衝撃圧力計 回転式ラッキングアーム ドライホッピング・ポート 炭酸石 視力レベル |
| 4 | ろ過ユニット（オプション） | キーゼルグールフィルター | 毎時200kg | 加圧キャンドル式DEフィルター |
| 5 | 明るいビールタンク | 明るいビールタンク | 300L/600L | コーンおよびボトムにグリコ冷却ジャケット サイドまたはトップ・マンウェイ CIPアームとCO2ブローオフアーム 機械式リリーフバルブ 耐衝撃圧力計 回転式ラッキングアーム ドライホッピング・ポート 炭酸石 視力レベル |
| 6 | グリコール・チリング・ユニット | グリコール水タンク | 600L | 断熱円錐トップと傾斜ボトム |
| 冷水タンク（オプション） | 600L | 側壁のディンプルプレート | ||
| チラー | 5HPx1PC | |||
| 7 | コントロールユニット | 醸造所のコントロール | 特殊なタッチスクリーン付きPLC制御 | |
| 発酵コントロール | 特殊なタッチスクリーン付きPLC制御 | |||
| 8 | 政府間措置 | 苛性タンク | 100L | 内部の電気ヒーター |
| 殺菌タンク | 100L | |||
| トランスファー＆コントロール | 3M3/h | |||
| 9 | その他 | オプション | カスタマイズ可能 | オーガーシステム |
| グレインケース | ||||
| グリスト・ハイドレーター | ||||
| 醸造所向け配管フローパネル | ||||
| 醸造所セパレートPLCコントローラー | ||||
300Lクラフトビール醸造システム
300L商業醸造システムは、完成したビールを樽や缶に詰めてバーで販売する、ナノまたはマイクロ醸造所向けに設計されています。通常、マッシュ＆ラウターチューン、ボイリングケトル＆ワールプールチューンの2槽式で、1日あたり1～3バッチを安定かつ効率的に生産することができます。多様なビールスタイルと多様な発酵サイクルの要求に応えるため、システムは300L、600L容量の発酵槽と組み合わせることができます。
| 容量/バッチ | 300L | 300L | 300L |
| 醸造バッチ／日 | 1 | 2 | 4 |
| 醸造所仕様 | 3本 | 3本 | 4ベッセル |
| 発酵槽仕様 | 300L*4 | 600L*4 | 600L*4 +1200L*2 |

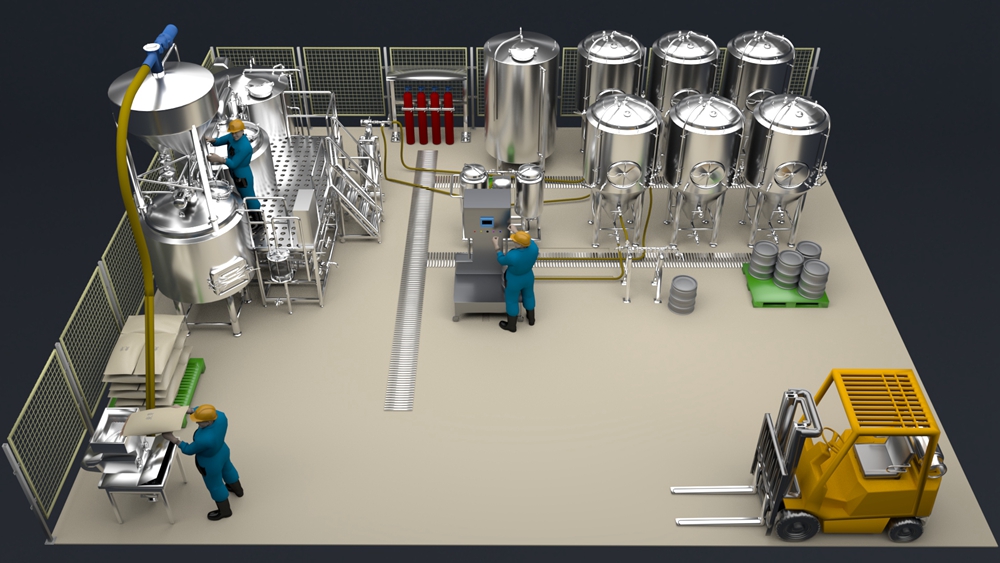

レイアウトとプロセス
Tiantaiはお客様の敷地に合わせてレイアウトを設計し、ビール工程設計を行い、敷地利用率の向上と省エネを実現します。
食材保管システム
パレット ※8～10セット
製麦システム
ドライミル *1台
醸造所システム
- マッシュ・タン *1台
- ラウター・チューン *1台
- ブリューケトル *1台
- ワールプールタンク *1台
- プレート・フレーム式熱交換器 *1台
- 麦汁エアレーションシステム *1セット
- イーストピッチングシステム *1セット
- ポンプ、バルブ、サニタリー・ステンレス鋼管、各種センサー、操作プラットフォームなどをサポート。
発酵システム
- 20HL発酵槽 ※12台
- 40HL発酵槽 ※14台
- ポンプ、バルブ、サニタリー・ステンレス鋼管、各種センサー、操作プラットフォームなどをサポート。
ろ過システム
- キーゼルグール添加タンク *1台
- フロントバッファータンク ※1基
- キーゼルグールミキシングタンク *1基
- キャンドルフィルター *1個
- リアバッファータンク ※1基
- バッグトラップ ※1台
- その他の添加システムはプロセスに応じて装備される。
- ポンプ、バルブ、サニタリー・ステンレス鋼管、各種センサー、操作プラットフォームなどをサポート。
成熟とコンディショニング
- 40HLブライトビアタンク*1台
- ポンプ、バルブ、サニタリー・ステンレス鋼管、各種センサー、操作プラットフォームなどをサポート。
低温殺菌システム
- フラッシュ殺菌機 *1台
- バッファータンク *1台
- ポンプ、バルブ、サニタリー・ステンレス鋼管、各種センサー、操作プラットフォームなどをサポート。
制御システム
PLC のキャビネット *1 セット
CIPシステム
- ホットアルカリタンク *1台
- 温水タンク（無菌水タンク）※1台
- ポンプ、バルブ、サニタリーステンレスパイプ、各種センサーなどをサポート。
給湯
- ホットリカー用タンク *1台
- ポンプ、バルブ、サニタリーステンレスパイプ、各種センサーなどをサポート。
冷水供給
- 冷酒タンク *1基
- ポンプ、バルブ、サニタリーステンレスパイプ、各種センサーなどをサポート。
醸造用水の供給
- 仕込み水タンク *1個
- ポンプ、バルブ、サニタリーステンレスパイプ、各種センサーなどをサポート。
冷凍システム
- チラー *1台
- グリコール水タンク *1台
- ポンプ、バルブ、サニタリーステンレスパイプ、各種センサーなどをサポート。
逆浸透システム
- 原水タンク *1基
- RO水処理装置 *1台
- ポンプ、バルブ、サニタリーステンレスパイプ、各種センサーなどをサポート。
蒸気供給システム
- 蒸気ボイラー ※1台
- ディストリビューター
- 蒸気パイプ、バルブなど
圧縮空気供給システム
- オイルフリーエアコンプレッサー *2台
- エアバッファタンク *1セット
- エアードライヤー *1セット
- いくつかのフィルター
- ポンプ、バルブなどのサポート
電力供給システム
- 電源ケーブル
- 信号通信ケーブル
- ケーブルブリッジ
- ブリッジブラケット
- コンジット
充填システム（ボトル）
- デパレタイザー *1セット
- リンス機 ※1台
- 充填機 ※1台
- キャッパー機 ※1台
- トンネル式低温殺菌機 *1台
- 乾燥機 ※1台
- ラベリングマシン *1台
- 検査機 ※1台
- 包装ライン *1セット
- パレタイザー 1式
