| General specification for 1000L brewery equipment | ||||
| No. | Name | Components | Вместимость | Specification |
| 1 | Зернодробилка | Rolling Miller | 300~500kg/hr | Double roller |
| Power:1.5Kw | ||||
| Noise:45±3db | ||||
| 2 | Пивоваренный цех | Сусловарочный/лаутерный тун | 1000L (total 1250L) | Зернохранилище с боковой установкой и желобом |
| Лазерная резка V-образной проволоки Ложное дно | ||||
| Чайник/водогрейка | 1000L (total1300L) | Steam heating/Electric Heating/Direct Fire Heating for option | ||
| Тангенциальный гидромассажный впуск | ||||
| Санитарное смотровое стекло | ||||
| Бак для горячей воды | 2000L (total2500L) | Санитарное смотровое стекло | ||
| Питатель для дрожжей | 20L | Аэрационный порт с шаровым краном | ||
| Теплообменник | 10M2 (эффективная площадь) | Полностью 304 SS гофрированные пластины | ||
| Санитарный центробежный насос | 5M3x2sets | ABB, санитарный SUS304, управление VFD | ||
| Трубы и фитинги | Как дизайн | полностью SS304, рабочая платформа входит в комплект | ||
| 3 | Fermentation unit | Ферментер | 2000L(total 2500L) | Охлаждающая рубашка с углублениями на конусе и днище |
| Боковой люк | ||||
| Tri clamp CIP ball | ||||
| Коническое дно 60 градусов | ||||
| Полностью санитарный пробоотборный клапан в стиле Perlick | ||||
| Карбонатный порт и трубка уровня по специальному заказу | ||||
| 4 | Filtration unit(optional) | Kieselguhr Filter | 500kg/hr | Power: 1.2kw |
| Filter Area: 1.1M2 | ||||
| SUS304 | ||||
| 5 | Bright beer tank | Bright beer tank | 2000L(total 2400L) | Охлаждающая рубашка с углублениями на конусе и днище |
| Level tube for checking | ||||
| Tri clamp CIP ball | ||||
| Боковой люк | ||||
| Полностью санитарный пробоотборный клапан в стиле Perlick | ||||
| Carbonation port with tri clmap carbonation stone | ||||
| 6 | Установка для охлаждения гликоля | Glycol Water Tank | 2000L | Insulated conical top and sloped bottom |
| Chiller | 5HPx2PCS | Cooling Capacity: 11000Kcal/5HP | ||
| Installed Power:5.6kw | ||||
| Refrigerant: Freon R404A ,R410A | ||||
| Noise:70-80db | ||||
| Coperland compressor | ||||
| Glycol Water Pipes | As designed | Solenoid valves for glycol inlet to tanks are included | ||
| Glycol water pump | 4M3/Hr | 0.75kw H=31m | ||
| 7 | Control unit | Brewhouse Control Cabinet | Instrumental panel | PLC control with touch screen for special |
| Fermenter Control Cabinet | Instrumental panel | PLC control with touch screen for special | ||
| 8 | CIP | Caustic Tank | 100L | electric heating element inside, With bimetal thermometer |
| Sterilization Tank | 100L | H2O2 | ||
| Насос | 3M3 | VFD control for special request | ||
| 9 | Keg cleaning | Double Station Keg Rinser | 40-60kegs/hr | Heating: Electric, Power: 15kw(steam for optional) |
| 10 | Keg filling | Single Station Keg Filler | 30-40kegs/hr | Input Power: 0.1 kw |
| 11 | Bottling line | 8 heads | 400-500 bottles/hr | Semi-automatic control |
| 12 | Другие | Option | Can be Customized | Auger System |
| Grain Case | ||||
| Grist Hydrator | ||||
| Piping flow panel for Brewhouse | ||||
| Brewhouse Separate PLC Controller | ||||

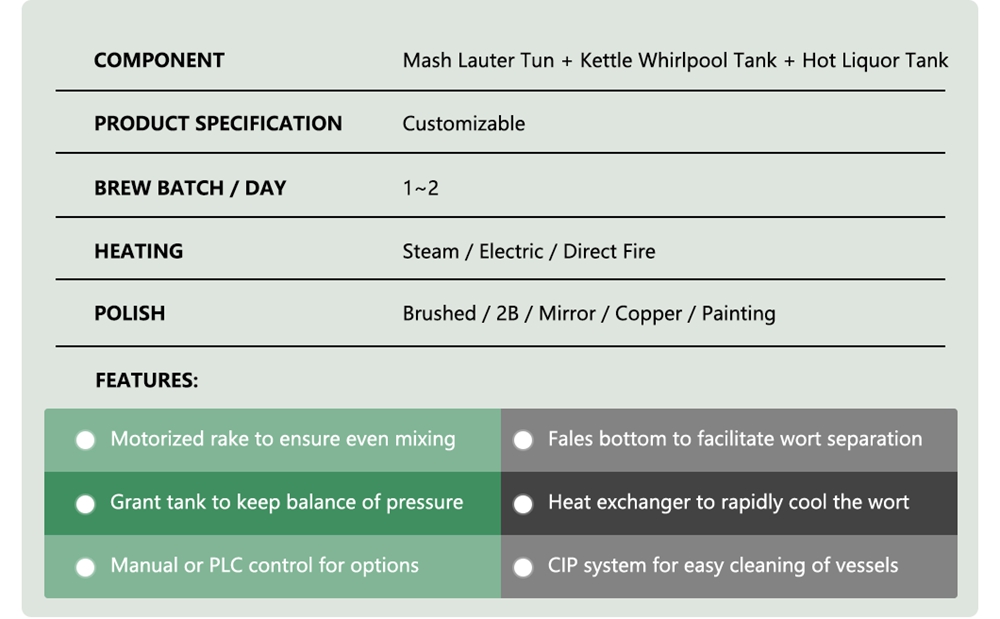

1000L Brewery Beer Equipment with 2-Vessel Brewhouse System
The 1000L two-vessel brewhouse system is an efficient and reliable choice for microbreweries and craft brewpubs. Designed with manual valve control, it offers brewers full hands-on operation and flexibility throughout the brewing process. The system combines mash/lauter tun and kettle/whirlpool into two vessels, ensuring a compact layout while maintaining professional brewing performance. Built from high-quality stainless steel, it is easy to operate, clean, and maintain—an ideal solution for breweries seeking both cost-effectiveness and consistent beer quality.
| Производительность / партия | 1000L | 1000L | 1000L |
| Партия пива / день | 1 | 2 | 3 |
| Технические характеристики пивоварни | Combined 3-vesse [Mash Lauter/Whirlpool Tun+Kettle Tun] | 3-vessel | 4-vessel |
| 2-vessel [Mash/Lauter Tun+Kettle/Whirlpool Tun] | [Mash Tun+Lauter Tun+Kettle/Whirlpool Tun] | [Mash Tun+ Lauter Tun+Kettle Tun+ Whirlpool Tun] | |
| Технические характеристики ферментеров | 1000Lx4 Как дизайн |
1000L*4, 2000L*2 Как дизайн |
1000L*2, 2000L*2 3000L*4 Как дизайн |
Макет и процесс
Tiantai разрабатывает планировку в соответствии с вашим участком и проводит проектирование процесса производства пива, чтобы улучшить использование участка и сэкономить энергию для вас.
Система хранения ингредиентов
Поддоны *8-10 комплектов
Система измельчения солода
Сухие мельницы *1 шт.
Система пивоваренного завода
- Сусловарочный цех *1 шт.
- Лаутерный тун *1 единица
- Заварочный чайник *1 шт.
- Бак для гидромассажа *1 шт.
- Пластинчато-рамный теплообменник *1 шт.
- Система аэрации сусла *1 комплект
- Система подачи дрожжей *1 комплект
- Насосы, клапаны, санитарные трубы из нержавеющей стали, различные датчики, платформы управления и т.д.
Система брожения
- Ферментер 20HL *12 шт.
- Ферментер 40HL *14 шт.
- Насосы, клапаны, санитарные трубы из нержавеющей стали, различные датчики, платформы управления и т.д.
Система фильтрации
- Добавочный бак Kieselguhr *1 шт.
- Передняя буферная емкость *1 шт.
- Смесительный бак Kieselguhr *1 шт.
- Свечной фильтр *1 шт.
- Задняя буферная емкость *1 шт.
- Ловушка для мешков *1 шт.
- Другие системы добавления оснащаются в соответствии с технологическим процессом
- Насосы, клапаны, санитарные трубы из нержавеющей стали, различные датчики, платформы управления и т.д.
Созревание и кондиции
- Цистерна для светлого пива 40HL *1 шт.
- Насосы, клапаны, санитарные трубы из нержавеющей стали, различные датчики, платформы управления и т.д.
Система пастеризации
- Флэш-пастеризатор *1 шт.
- Буферный резервуар *1 шт.
- Насосы, клапаны, санитарные трубы из нержавеющей стали, различные датчики, платформы управления и т.д.
Система управления
Шкаф ПЛК *1 комплект
Система CIP
- Бак для горячей щелочи *1 шт.
- Бак для горячей воды (бак для стерильной воды) *1 шт.
- Поддержка насосов, клапанов, санитарных труб из нержавеющей стали, различных датчиков и т.д.
Горячее водоснабжение
- Резервуар для горячего спирта *1 единица
- Поддержка насосов, клапанов, санитарных труб из нержавеющей стали, различных датчиков и т.д.
Холодное водоснабжение
- Резервуар для холодного щелока *1 шт.
- Поддержка насосов, клапанов, санитарных труб из нержавеющей стали, различных датчиков и т.д.
Водоснабжение для пивоварения
- Емкость для питьевой воды *1 шт.
- Поддержка насосов, клапанов, санитарных труб из нержавеющей стали, различных датчиков и т.д.
Система охлаждения
- Охладитель *1 единица
- Бак для гликолевой воды *1 шт.
- Поддержка насосов, клапанов, санитарных труб из нержавеющей стали, различных датчиков и т.д.
Система обратного осмоса
- Бак для сырой воды *1 шт.
- Машина обработки воды RO *1 единица
- Поддержка насосов, клапанов, санитарных труб из нержавеющей стали, различных датчиков и т.д.
Система подачи пара
- Паровой котел *1 единица
- Дистрибьютор *несколько комплектов
- Паровые трубы, клапаны и т.д.
Система подачи сжатого воздуха
- Безмасляные воздушные компрессоры *2 комплекта
- Воздушная буферная емкость *1 комплект
- Осушитель воздуха *1 комплект
- Несколько фильтров
- Опорные насосы, клапаны и т.д.
Система электроснабжения
- Силовые кабели
- Сигнальные кабели связи
- Кабельный мост
- Кронштейн для моста
- Кондуит
Система заправки (бутылка)
- Депалетизатор *1 комплект
- Промывочная машина *1 шт.
- Фасовочная машина *1 единица
- Укупорочная машина *1 единица
- Туннельный пастеризатор *1 шт.
- Сушильная машина *1 единица
- Этикетировочная машина *1 единица
- Инспекционная машина *1 единица
- Линия упаковки *1 комплект
- Паллетайзер *1 комплект
